Chiller công nghiệp đang vận hành nhưng đột ngột báo lỗi lưu lượng nước, không cho phép máy nén khởi động hoặc tự dừng trong quá trình làm lạnh là tình trạng cần được kiểm tra đúng nguyên nhân. Nếu hệ thống nước không đáp ứng điều kiện vận hành, Chiller có thể không trao đổi nhiệt ổn định và một số dòng máy sẽ kích hoạt liên động bảo vệ để hạn chế nguy cơ hư hỏng.

Lỗi lưu lượng nước không nhất thiết xuất phát từ bơm bị hỏng. Nguyên nhân có thể nằm ở lọc Y bị tắc, van chưa mở hoàn toàn, đường ống có khí, công tắc dòng chảy hoạt động sai hoặc tín hiệu điều khiển không chính xác.

Công ty TNHH Nhiệt Lạnh Lộc Thiên Phát cung cấp dịch vụ kiểm tra và sửa chữa Chiller công nghiệp, hỗ trợ doanh nghiệp khoanh vùng sự cố dựa trên hiện trạng và thông số vận hành thực tế.

Hotline: 0359052370.

I. Lỗi lưu lượng nước Chiller là gì? Dấu hiệu nhận biết

Trong hệ thống Chiller giải nhiệt nước, nước lạnh thường được bơm tuần hoàn qua bình bay hơi để nhận nhiệt từ tải sử dụng lạnh. Một vòng nước khác có thể đưa nước giải nhiệt qua bình ngưng để mang nhiệt đến tháp giải nhiệt.

Chiller cần lưu lượng nước phù hợp với thiết kế để bảo đảm quá trình trao đổi nhiệt và đáp ứng các điều kiện bảo vệ của nhà sản xuất. Khi lưu lượng thấp hơn yêu cầu hoặc hệ thống không xác nhận được trạng thái dòng chảy, máy có thể phát cảnh báo liên quan đến lưu lượng nước.

Các dấu hiệu thường gặp gồm:

  • Màn hình Chiller xuất hiện cảnh báo flow, flow switch hoặc water flow.

  • Máy nén không được phép khởi động dù nguồn điện và bộ điều khiển đã bật.

  • Chiller đang chạy thì dừng, sau đó xuất hiện cảnh báo liên quan đến dòng nước.

  • Bơm tuần hoàn hoạt động nhưng nhiệt độ nước không giảm như mong muốn.

  • Chênh lệch áp suất qua bộ lọc hoặc đường ống tăng bất thường.

  • Lưu lượng nước dao động, phát sinh tiếng ồn tại bơm hoặc đường ống.

  • Sự cố xuất hiện sau khi bảo dưỡng, vệ sinh đường ống, thay bơm hoặc điều chỉnh van.

Cần xác định chính xác cảnh báo thuộc vòng nước lạnh hay vòng nước giải nhiệt. Hai vòng nước có chức năng khác nhau và việc xác định nhầm vị trí có thể khiến quá trình chẩn đoán đi sai hướng.

Nếu Chiller vẫn chạy nhưng nhiệt độ nước không đạt mức cài đặt, doanh nghiệp có thể tham khảo thêm bài Chiller chạy nhưng nước không đạt nhiệt độ cài đặt: cách xác định nguyên nhân để phân biệt lỗi lưu lượng với những nguyên nhân liên quan đến tải lạnh, trao đổi nhiệt và mạch lạnh.

II. Các nguyên nhân khiến Chiller báo lỗi lưu lượng nước

Bơm nước tuần hoàn không tạo đủ lưu lượng

Bơm có thể chạy nhưng lưu lượng thực tế vẫn không đạt yêu cầu. Tình trạng này có thể xuất phát từ bơm không phù hợp với điểm làm việc của hệ thống, cánh bơm bị hư hỏng, đường hút bị cản trở, có khí trong bơm hoặc điều kiện vận hành thay đổi.

Ngoài ra, bơm có thể quay không đúng chiều sau khi đấu điện, hoạt động ở tốc độ không phù hợp hoặc gặp vấn đề về nguồn cấp và biến tần.

Khi kiểm tra, cần đối chiếu áp suất hút và đẩy, trạng thái vận hành của bơm, dòng điện động cơ và thông số lưu lượng theo điều kiện thực tế. Không nên kết luận bơm hỏng chỉ vì nghe thấy tiếng động cơ đang chạy hoặc quan sát thấy đường ống có rung.

Lọc Y bị tắc do cặn bẩn

Lọc Y có nhiệm vụ giữ lại các hạt cặn và tạp chất trong đường nước. Sau một thời gian vận hành, cặn có thể tích tụ tại lưới lọc, làm tăng trở lực và giảm lưu lượng qua hệ thống.

Dấu hiệu cần chú ý là chênh áp qua lọc tăng so với trạng thái bình thường, lưu lượng suy giảm hoặc sự cố xuất hiện sau thời gian dài không vệ sinh bộ lọc.

Kỹ thuật viên cần kiểm tra tình trạng lọc theo hướng dẫn của hệ thống, cô lập và xả áp an toàn trước khi tháo vệ sinh. Sau khi lắp lại, cần kiểm tra độ kín, mở van đúng trạng thái và xác nhận lưu lượng đã phục hồi.

Van đường ống chưa mở hoàn toàn hoặc hoạt động bất thường

Van cô lập, van điều tiết hoặc van một chiều có thể làm hạn chế dòng nước nếu đang ở trạng thái không phù hợp, bị kẹt hoặc lắp đặt không đúng yêu cầu.

Sự cố cũng có thể xuất hiện sau khi bảo dưỡng khi một van chưa được đưa về trạng thái vận hành ban đầu. Với hệ thống có nhiều nhánh, việc đóng mở van không phù hợp còn có thể làm phân phối lưu lượng mất cân bằng.

Cần kiểm tra vị trí van, chiều lắp đặt, trạng thái cơ cấu truyền động và điều kiện vận hành theo sơ đồ đường ống. Không nên điều chỉnh van tùy ý khi chưa xác định chức năng và yêu cầu lưu lượng của từng nhánh.

Đường ống có khí hoặc bị cản trở

Khí tồn đọng trong đường ống có thể làm gián đoạn dòng nước, gây tiếng ồn, khiến bơm hoạt động không ổn định hoặc làm tín hiệu dòng chảy dao động.

Ngoài ra, đường ống có thể bị cản trở bởi cặn, vật lạ, tình trạng lắp đặt không phù hợp hoặc một bộ phận bên trong bị hư hỏng.

Việc xử lý cần dựa trên cấu tạo hệ thống, vị trí thông hơi và quy trình xả khí phù hợp. Không tự ý mở các điểm xả khi hệ thống đang chịu áp lực hoặc chưa được cô lập an toàn.

Công tắc dòng chảy không xác nhận đúng trạng thái

Công tắc dòng chảy (flow switch) được sử dụng để xác nhận điều kiện dòng nước theo thiết kế. Tùy loại thiết bị, công tắc có thể sử dụng cơ cấu cánh, cơ cấu cơ khí hoặc nguyên lý đo khác để tạo tín hiệu liên động.

Nếu lưu lượng thực tế đã đáp ứng nhưng công tắc không chuyển trạng thái, Chiller vẫn có thể báo lỗi. Nguyên nhân có thể nằm ở công tắc bị kẹt, lắp đặt sai hướng, thiết bị không phù hợp, tiếp điểm hỏng hoặc dây tín hiệu gặp sự cố.

Ngược lại, công tắc vẫn có thể báo có dòng trong khi lưu lượng thực tế không đáp ứng yêu cầu nếu thiết bị chọn sai hoặc điểm tác động không phù hợp.

Vì vậy, cần kiểm tra đồng thời tình trạng dòng nước và tín hiệu công tắc. Không nên nối tắt công tắc dòng chảy để ép Chiller hoạt động, vì có thể vô hiệu hóa chức năng bảo vệ quan trọng.

Cảm biến hoặc mạch điều khiển nhận tín hiệu sai

Ở một số hệ thống, trạng thái lưu lượng được đưa về bộ điều khiển thông qua công tắc, cảm biến hoặc mạch liên động. Nếu tín hiệu bị gián đoạn, dây dẫn lỏng, tiếp điểm oxy hóa hoặc cấu hình điều khiển không đúng, máy có thể không nhận được xác nhận dòng nước.

Kỹ thuật viên cần đối chiếu sơ đồ điện, kiểm tra trạng thái tín hiệu tại các điểm phù hợp và xác định liệu lỗi nằm ở thiết bị đo, đường dây hay bộ điều khiển.

Việc thay cảm biến hoặc bộ điều khiển chỉ nên thực hiện khi đã có kết quả kiểm tra đủ căn cứ.

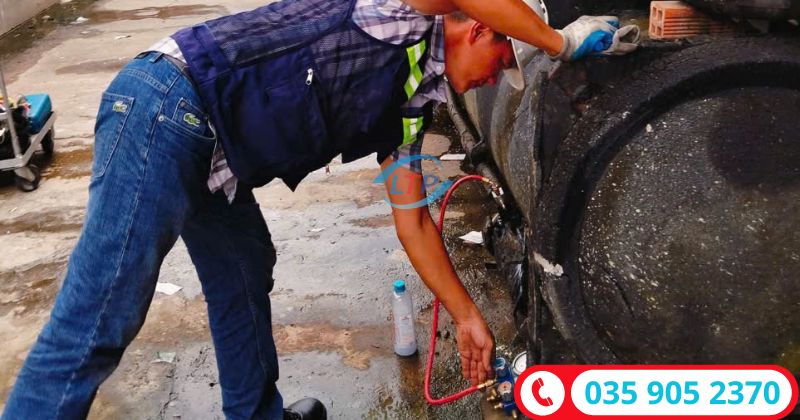

Chiller báo lỗi - Lộc Thiên Phát

Chiller báo lỗi cần kiểm tra.

III. Quy trình kiểm tra khi Chiller báo lỗi lưu lượng nước

Để hạn chế thay linh kiện không cần thiết, quá trình kiểm tra nên bắt đầu từ các điều kiện vận hành cơ bản, sau đó mới chuyển sang thiết bị đo và mạch điều khiển.

Bước 1: Xác định mã lỗi và vòng nước bị ảnh hưởng

Ghi nhận mã lỗi trên màn hình, thời điểm phát sinh và trạng thái Chiller trước khi dừng. Xác định cảnh báo thuộc vòng nước lạnh, vòng nước giải nhiệt hay một nhánh nước khác theo cấu hình thực tế.

Đối chiếu mã lỗi với tài liệu của nhà sản xuất vì tên cảnh báo và logic liên động có thể khác nhau giữa các dòng máy.

Bước 2: Kiểm tra trạng thái bơm và các van

Xác nhận bơm được cấp điện, hoạt động đúng trạng thái và không có dấu hiệu bất thường. Kiểm tra các van liên quan, tình trạng đường hút và đường đẩy, cũng như khả năng tuần hoàn nước.

Nếu bơm không khởi động, cần kiểm tra nguồn cấp, thiết bị bảo vệ động cơ, tín hiệu điều khiển và biến tần nếu có. Nếu bơm chạy nhưng lưu lượng thấp, cần đánh giá điểm làm việc và trở lực của hệ thống.

Bước 3: Kiểm tra lọc Y và đường ống

Đánh giá tình trạng lọc, chênh áp qua bộ lọc nếu có điểm đo và khả năng cản trở trên đường ống. Nếu cần tháo lọc, phải cô lập hệ thống, giảm áp và thực hiện theo quy trình an toàn.

Sau khi vệ sinh hoặc xử lý tắc nghẽn, kiểm tra lại độ kín, trạng thái van và lưu lượng trước khi chuyển sang bước tiếp theo.

Bước 4: Đo hoặc xác nhận lưu lượng thực tế

Sử dụng phương pháp đo phù hợp với cấu hình hệ thống. Có thể đánh giá qua lưu lượng kế, chênh áp hoặc các điểm đo được thiết kế sẵn, nhưng phải hiểu đúng giới hạn của từng phương pháp.

Không nên suy ra chính xác lưu lượng chỉ từ tiếng bơm, độ rung đường ống hoặc nhiệt độ nước. Kết quả cần được so sánh với yêu cầu thiết kế và giới hạn của nhà sản xuất Chiller.

Bước 5: Kiểm tra công tắc dòng chảy và tín hiệu liên động

Khi đã xác nhận điều kiện dòng nước, kiểm tra thiết bị xác nhận dòng chảy, hướng lắp, kết nối điện và trạng thái tín hiệu theo sơ đồ điều khiển.

Việc thử tín hiệu phải do người có chuyên môn thực hiện và không làm mất chức năng bảo vệ trong quá trình vận hành. Nếu dòng nước thực tế không đạt yêu cầu, cần xử lý nguyên nhân thủy lực trước khi đánh giá công tắc.

Bước 6: Chạy thử và xác nhận kết quả

Sau khi khắc phục, đưa hệ thống trở lại trạng thái vận hành theo đúng trình tự. Theo dõi cảnh báo, trạng thái bơm, lưu lượng và các thông số liên quan trong điều kiện vận hành phù hợp.

Chỉ xác nhận hoàn tất khi nguyên nhân đã được xử lý, liên động bảo vệ hoạt động đúng và Chiller vận hành theo yêu cầu kỹ thuật.

IV. Hướng xử lý theo từng nguyên nhân

Nguyên nhân xác định

Hướng xử lý

Bơm không khởi động

Kiểm tra nguồn điện, bảo vệ động cơ, tín hiệu điều khiển và biến tần nếu có

Bơm chạy nhưng lưu lượng thấp

Đánh giá điểm làm việc, tình trạng bơm, đường hút, van và trở lực hệ thống

Lọc Y bị tắc

Cô lập an toàn, vệ sinh hoặc thay lưới lọc khi cần, sau đó xác nhận lưu lượng

Van chưa mở đúng trạng thái

Kiểm tra chức năng và đưa van về vị trí vận hành theo thiết kế

Đường ống có khí hoặc bị cản trở

Xử lý theo quy trình xả khí, vệ sinh hoặc kiểm tra đoạn ống liên quan

Công tắc dòng chảy hoạt động sai

Kiểm tra vị trí lắp, tình trạng thiết bị, điểm tác động và tín hiệu

Dây dẫn hoặc bộ điều khiển nhận tín hiệu sai

Kiểm tra sơ đồ điện, kết nối, tín hiệu và cấu hình điều khiển

Sau khi xử lý, không nên chỉ xóa lỗi trên màn hình rồi coi như sự cố đã kết thúc. Cần xác nhận nguyên nhân đã được khắc phục và kiểm tra xem cảnh báo có tái diễn khi hệ thống vận hành trong điều kiện phù hợp hay không.

kiểm tra sửa chữa chiller chuyên nghiệp - Lộc Thiên Phát

Kiểm tra  chiller giải nhiệt nước.

V. Những lưu ý an toàn khi xử lý lỗi lưu lượng nước Chiller

Hệ thống Chiller có thể liên quan đến điện công nghiệp, nước tuần hoàn, thiết bị chịu áp lực và các liên động bảo vệ. Việc kiểm tra cần được thực hiện theo quy trình an toàn tại công trình.

  • Không nối tắt công tắc dòng chảy hoặc vô hiệu hóa liên động để ép máy nén hoạt động.
  • Không tháo lọc, mở mặt bích hoặc tháo thiết bị khi đường ống chưa được cô lập và giảm áp an toàn.
  • Không tự ý thay đổi tốc độ bơm, điểm tác động của công tắc hoặc thông số điều khiển khi chưa có căn cứ kỹ thuật.
  • Nếu bơm phát tiếng ồn bất thường, rung mạnh, quá nhiệt hoặc có dấu hiệu chạy khô, cần dừng kiểm tra theo quy trình an toàn.
  • Khi phải đo kiểm điện hoặc can thiệp bộ điều khiển, cần sử dụng nhân sự đủ chuyên môn và phương tiện bảo vệ phù hợp.

Đặc biệt, không nên liên tục khởi động lại Chiller khi lỗi lưu lượng chưa được xác định. Nếu điều kiện dòng nước không đạt yêu cầu, việc vận hành tiếp có thể gây ra các vấn đề nghiêm trọng hơn tùy cấu hình thiết bị.

VI. Cách hạn chế lỗi lưu lượng nước tái diễn

Để giảm nguy cơ Chiller dừng do lỗi lưu lượng, doanh nghiệp nên duy trì hồ sơ vận hành và kiểm tra định kỳ các thành phần của vòng nước.

Theo dõi tình trạng bơm

Ghi nhận các dấu hiệu như tiếng ồn, rung, dòng điện và áp suất vận hành. Với hệ thống có dữ liệu lưu lượng hoặc chênh áp, nên theo dõi xu hướng thay đổi để phát hiện sớm tình trạng suy giảm.

Vệ sinh lọc theo điều kiện thực tế

Tần suất kiểm tra lọc Y cần căn cứ vào chất lượng nước, lượng cặn phát sinh và lịch sử chênh áp. Không nên chờ đến khi Chiller báo lỗi mới kiểm tra bộ lọc.

Kiểm tra van và đường ống sau bảo dưỡng

Sau khi vệ sinh hoặc sửa chữa, cần xác nhận các van được đưa về đúng trạng thái, đường ống đã được xả khí theo quy trình và hệ thống đạt điều kiện lưu lượng yêu cầu trước khi bàn giao vận hành.

Kiểm tra công tắc dòng chảy và liên động

Việc kiểm tra chức năng thiết bị bảo vệ nên được thực hiện theo hướng dẫn của nhà sản xuất và kế hoạch bảo dưỡng. Không tự ý thay đổi điểm tác động hoặc bỏ qua cảnh báo chỉ để tránh dừng máy.

Đối với hệ thống Chiller cần kiểm tra tổng thể hơn, doanh nghiệp có thể tham khảo bảo trì và bảo dưỡng chiller theo lịch định kì để xây dựng phạm vi kiểm tra phù hợp với hiện trạng thiết bị.

VII. Dịch vụ kiểm tra và sửa chữa Chiller công nghiệp tại Lộc Thiên Phát

Công ty TNHH Nhiệt Lạnh Lộc Thiên Phát tiếp nhận yêu cầu kiểm tra, chẩn đoán và sửa chữa Chiller công nghiệp cho nhà máy, xưởng sản xuất và hệ thống làm lạnh trung tâm.

Với sự cố báo lỗi lưu lượng nước, việc kiểm tra cần xác định rõ nguyên nhân thuộc bơm, lọc Y, van đường ống, công tắc dòng chảy hay mạch điều khiển. Phương án xử lý được lựa chọn dựa trên kết quả kiểm tra thực tế, không mặc định thay bơm hoặc công tắc khi chưa đủ căn cứ.
